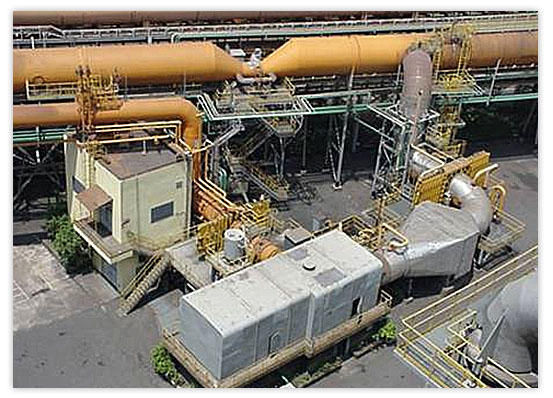

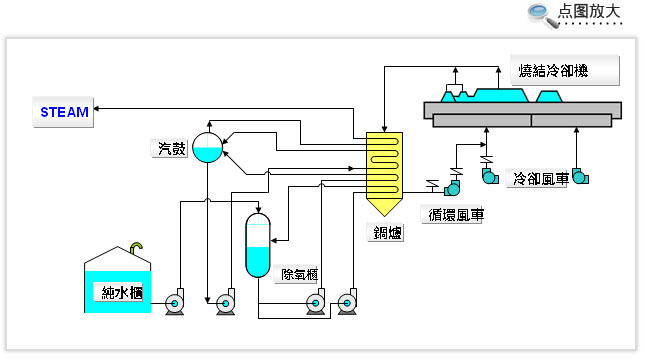

循環風車啟動運轉，空氣通過冷卻機冷卻床後高溫廢氣（300～350℃）即進入廢熱鍋爐加熱爐壁之爐管，達到所要蒸汽溫度壓力後輸出併入廠區蒸汽供應系統。除礦水槽提供除礦水至除氧櫃進行除氧及調整水質，鍋爐給水經由飼水泵供應至廢熱鍋爐爐管，吸收高溫廢氣熱量沸騰汽水混合，流至汽鼓。汽鼓內飽和蒸汽再進入廢熱鍋爐過熱器，再次被高溫廢氣加熱成過熱蒸汽，輸出至蒸汽管網。

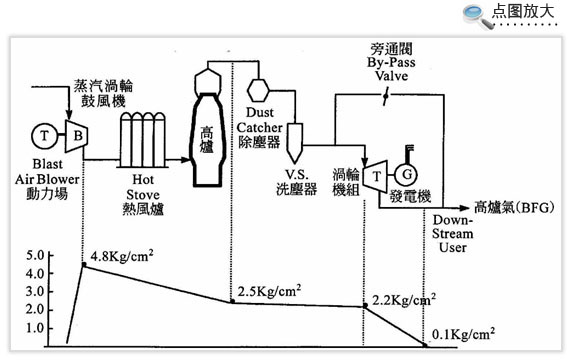

利用高爐爐頂約0.2~0.236 MPa 的氣體壓力，溫度約為200℃，將此一熱量和壓力驅動氣渦輪發電機組。亦即將高
爐氣管網中流動氣體的壓力能轉換成電能的一種設備。TRT 在高爐區域的安裝位置是與高爐調壓閥組並聯，當TRT 處於運轉狀態時，要求高爐調壓閥組處於關閉狀態，高爐氣流經入口蝶閥、入口截流閥、緊急切斷閥、氣渦輪機、除霧器、出口截止閥和消音器，最終進入高爐氣管網流向用戶。當TRT 設備停止運行時，高爐氣將從高爐減壓閥組經消音器直接進入煤氣管網，最終輸送到用戶。由於所產生的電力係由高爐氣驅動渦輪機產生，因此並不需要額外的燃料。

循環風車啟動運轉，空氣通過冷卻機冷卻床後高溫廢氣（300～350℃）即進入廢熱鍋爐加熱爐壁之爐管，達到所要蒸汽溫度壓力後輸出併入廠區蒸汽供應系統。除礦水槽提供除礦水至除氧櫃進行除氧及調整水質，鍋爐給水經由飼水泵供應至廢熱鍋爐爐管，吸收高溫廢氣熱量沸騰汽水混合，流至汽鼓。汽鼓內飽和蒸汽再進入廢熱鍋爐過熱器，再次被高溫廢氣加熱成過熱蒸汽，輸出至蒸汽管網。
